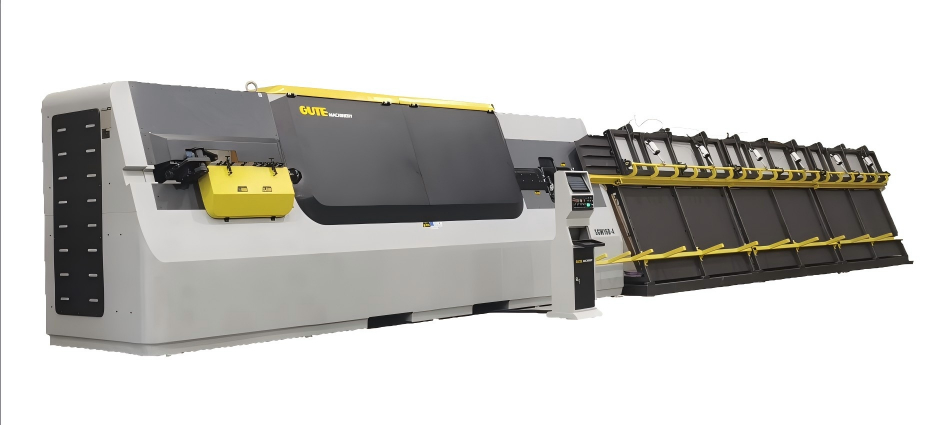

PLC การควบคุมอัตโนมัติ 16mm CNC Stirrup Bender อัตโนมัติ Stirrup การทําเครื่องจักร

ชื่อแบรนด์:	GUTE
เลขรุ่น:	SGW16D-4
ปริมาณการสั่งซื้อขั้นต่ำ:	1 ชุด
ราคา:	95000-98000USD/SET
รายละเอียดการบรรจุ:	กล่องพลายเวย์
เงื่อนไขการจ่ายเงิน:	แอล/C, ที/ที, ดี/พี, ดี/เอ

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ได้รับการรับรอง:

CE,ISO 9001:2000

product name:

cnc bendar

MODEL:

SGW16D-4

OPERATION:

Automatic wire feeding system(CNC)/Air-operated systerm

SINGLE WIRE BENDING:

6-16 mm

DOUBLE WIRE BENDING:

6-13mm

MAX. LENGTH OF STIRRUP SIDE:

1000 mm

BENDING DIRECTION:

Bi-direction

LENGTH ACCURACY:

ANGLE ACCURACY:

L×W×H:

14000×1460×2600mm

WEIGHT:

MAX.BENDING.SPEED:

1000°/sec

MAX.TRACTION. SPEED:

100m/min

TRACTION SERVICE MOTOR POWER:

29KW✖2PSC

BENDING SERVICE MOTOR POWER:

สามารถในการผลิต:

200set/เดือน

คำอธิบายผลิตภัณฑ์

PCL automatic control 16mm CNC Stirrup Bender Automatic Stirrup Making Machine

01 ภาพรวม

1. มีความสามารถในการทำเหล็กโอบจากลวดเหล็กเสริมขนาด 6-16 มม. รวมถึงลวดตรงขนาด 12-16 มม.
2. ควบคุมอัตโนมัติด้วย PLC, ระบบอัตโนมัติในระดับสูง
3. กลไกการดึงแบบใช้พลังงานคู่ (แบบดั้งเดิมมีมอเตอร์ดึงเพียงตัวเดียว)
4. กลไกการดัดแบบอเนกประสงค์ของล้อขึ้นรูปและเสากลางตามมาตรฐานยุโรป

ขอบเขตการใช้งาน

ส่วนใหญ่ใช้ในการก่อสร้างอาคาร, ทางหลวง, ถนนและสะพาน, รถไฟใต้ดิน และโครงการอื่นๆ

พารามิเตอร์อุปกรณ์

เส้นผ่านศูนย์กลางการดัดลวดเดี่ยว	6–16 มม.
เส้นผ่านศูนย์กลางการดัดลวดคู่เหล็กเสริม	6–12 มม.
วัสดุที่ใช้ในการประมวลผล	ขดลวดเหล็ก
ความเร็วในการลากสูงสุด	100 ม./นาที
ความเร็วในการดัดสูงสุด	1050°/วินาที
ทิศทางการดัด	สองทิศทาง
กำลังมอเตอร์เซอร์โวสำหรับการดึง	29 KW X 2 ชิ้น
กำลังมอเตอร์เซอร์โวสำหรับการดัด	22 KW
กำลังมอเตอร์เคลื่อนที่	2 KW
กำลังมอเตอร์ตัด	7.5 KW
การใช้พลังงานไฟฟ้าโดยเฉลี่ย	9KW/ชม.
กำลังไฟรวม	100KW
ด้านเหล็กโอบที่ยาวที่สุด	1000 มม.
ด้านเหล็กโอบที่สั้นที่สุด	65 มม.
ความยาวที่ยาวที่สุดของซี่โครง	7 ม.
น้ำหนักเครื่องหลัก	6.0T
วิธีการควบคุมการดึง	เซอร์โว
วิธีการควบคุมการดัด	เซอร์โว
กว้างยาวสูง	14000×1460×2600 มม.
น้ำหนักรวม	5.5T

ข้อดีของอุปกรณ์

PLC การควบคุมอัตโนมัติ 16mm CNC Stirrup Bender อัตโนมัติ Stirrup การทําเครื่องจักร 0

PLC การควบคุมอัตโนมัติ 16mm CNC Stirrup Bender อัตโนมัติ Stirrup การทําเครื่องจักร 1

ควบคุมอัตโนมัติด้วย PLC, ระบบอัตโนมัติในระดับสูง
ผลิตภัณฑ์ใช้ PLC ของแบรนด์ Siemenz เป็นตัวควบคุมหลัก กระบวนการทำงานทั้งหมดจะถูกดำเนินการโดยอัตโนมัติและรวดเร็ว ทำให้กระบวนการผลิตเหล็กโอบทั้งหมดเป็นไปโดยอัตโนมัติอย่างสมบูรณ์ การดึงใช้การควบคุมเซอร์โว และสามารถปรับความเร็วได้อย่างรวดเร็วตามความต้องการในการผลิตจริง ระบบขับเคลื่อนการดัดใช้ระบบปิดแบบเซอร์โวพลังงานสูงเพื่อให้แน่ใจว่ามีความแม่นยำและความเร็วในการดัด ได้มีการสร้างระบบการโต้ตอบระหว่างมนุษย์กับคอมพิวเตอร์ที่สะดวก ง่าย มีประสิทธิภาพ และรวดเร็ว

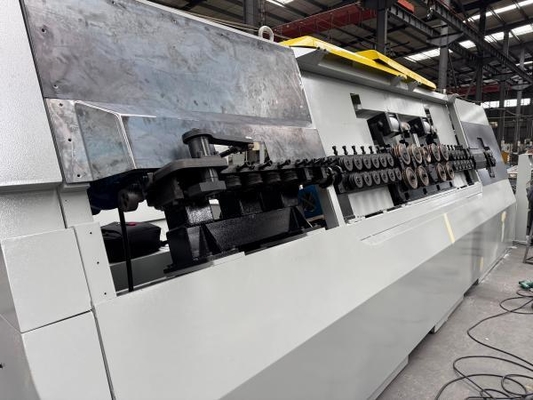

กลไกการยืดตรงแบบหลายล้อ
จำนวนล้อปรับล่วงหน้าและล้อยืดตรงมากกว่าเครื่องดัดแบบดั้งเดิม 1/3 ทำให้มีผลการยืดตรงที่ดีกว่า ลดภาระบนล้อยืดตรงแต่ละล้อ และยืดอายุการใช้งานของล้อยืดตรง

PLC การควบคุมอัตโนมัติ 16mm CNC Stirrup Bender อัตโนมัติ Stirrup การทําเครื่องจักร 2

ผลิตภัณฑ์ใช้ PLC ของแบรนด์ Siemenz เป็นตัวควบคุมหลัก
กระบวนการทำงานทั้งหมดจะถูกดำเนินการโดยอัตโนมัติและรวดเร็ว ทำให้กระบวนการผลิตเหล็กโอบทั้งหมดเป็นไปโดยอัตโนมัติอย่างสมบูรณ์ การดึงใช้การควบคุมเซอร์โว และสามารถปรับความเร็วได้อย่างรวดเร็วตามความต้องการในการผลิตจริง ระบบขับเคลื่อนการดัดใช้ระบบปิดแบบเซอร์โวพลังงานสูงเพื่อให้แน่ใจว่ามีความแม่นยำและความเร็วในการดัด ได้มีการสร้างระบบการโต้ตอบระหว่างมนุษย์กับคอมพิวเตอร์ที่สะดวก ง่าย มีประสิทธิภาพ และรวดเร็ว

PLC การควบคุมอัตโนมัติ 16mm CNC Stirrup Bender อัตโนมัติ Stirrup การทําเครื่องจักร 3

กลไกการดัดแบบอเนกประสงค์ของล้อขึ้นรูปและเสากลางตามมาตรฐานยุโรป
สำหรับความต้องการในการดัดเหล็กโอบที่แตกต่างกัน สามารถเลือกล้อขึ้นรูปหรือเสากลางได้ ซึ่งมีความสามารถในการปรับตัวที่กว้างขึ้น และผลิตเหล็กโอบที่ตรงตามความต้องการได้ดีขึ้น

PLC การควบคุมอัตโนมัติ 16mm CNC Stirrup Bender อัตโนมัติ Stirrup การทําเครื่องจักร 4

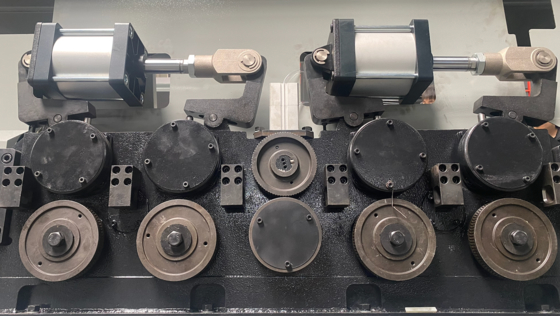

กลไกการดึงแบบใช้พลังงานคู่ (แบบดั้งเดิมมีมอเตอร์ดึงเพียงตัวเดียว) การใช้นวัตกรรมของมอเตอร์เซอร์โวแบบดึงคู่ + อินพุตกำลังของตัวลด มีล้อกำลัง 4 ชุด เพื่อให้แน่ใจว่ามีกำลังเพียงพอในการยืดตรง 16 มม. ซึ่งสามารถลดภาระของล้อกำลังแต่ละชุด เพิ่มอายุการใช้งานของชิ้นส่วนที่เกี่ยวข้อง และยังลดรอยบุ๋มของเหล็กเส้น

โรงงานของเรา

PLC การควบคุมอัตโนมัติ 16mm CNC Stirrup Bender อัตโนมัติ Stirrup การทําเครื่องจักร 5

PLC การควบคุมอัตโนมัติ 16mm CNC Stirrup Bender อัตโนมัติ Stirrup การทําเครื่องจักร 6

บริการของเรา

PLC การควบคุมอัตโนมัติ 16mm CNC Stirrup Bender อัตโนมัติ Stirrup การทําเครื่องจักร 8

การรับรอง
