| ชื่อแบรนด์: | GUTE |
| เลขรุ่น: | SGH15-12 |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 1 ชุด |
| ราคา: | 41000-43000USD/SET |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เงื่อนไขการจ่ายเงิน: | แอล/C, ที/ที, ดี/พี, ดี/เอ |

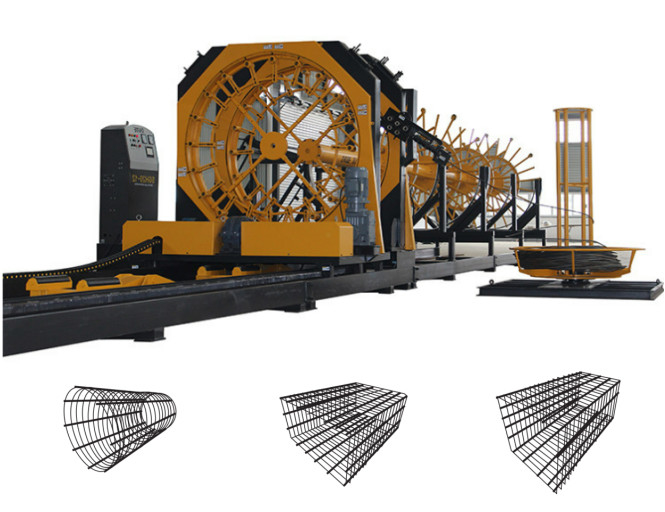

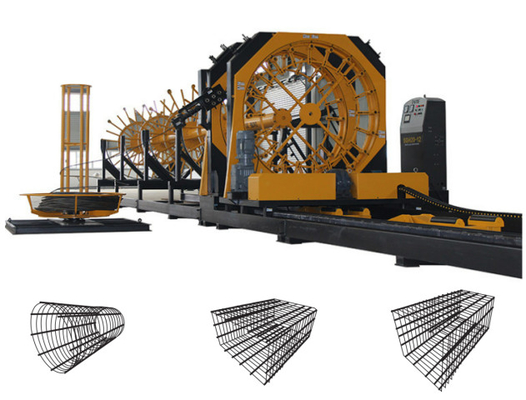

เครื่องเชื่อมกรงเสาเข็ม CNC 21KW แข็งแรงทนทานต่อการสึกหรอสูง
เครื่องทำกรงเสาเข็มคอนกรีต/เครื่องเชื่อมกรงเหล็ก
คุณสมบัติ:
1. ระบบควบคุม: PLC, หน้าจอสัมผัส, อินเวอร์เตอร์
2. กลไกการป้อนลวดอัตโนมัติ ระยะทางสามารถปรับได้ทางออนไลน์ ข้อผิดพลาดน้อย และคุณภาพการขึ้นรูปสูง
3. กลไกการดึงกรงพร้อมการควบคุมความเร็วแบบปรับความถี่ได้มีความแม่นยำในการทำงานสูง
4. มีลูกกลิ้งป้อนไฮดรอลิกอัตโนมัติมากขึ้นเพื่อป้องกันไม่ให้กรงเสริมแรงเสียรูปทรงเนื่องจากน้ำหนักของตัวเอง
5. ติดตั้งอุปกรณ์ป้อนอัตโนมัติ ใช้งานง่ายและเพิ่มประสิทธิภาพ
6. แม่แบบใช้การรวมกันของวงแหวนแม่แบบและท่อ ซึ่งสามารถเปลี่ยนและปรับเปลี่ยนจำนวนลวดเหล็กในกรงหลักได้อย่างรวดเร็ว
7. ระบบยืดตรงทำจากวัสดุโลหะผสมความแข็งแรงสูง ซึ่งมีความแข็งแรงสูง ทนต่อการสึกหรอ และช่วยยืดอายุการใช้งานของชิ้นส่วนที่สึกหรอ
|
เครื่องเชื่อมกรงเสาเข็ม CNC (การเชื่อมอัตโนมัติ) |
|
|
เส้นผ่านศูนย์กลางกรง |
300 มม. - 2000 มม. |
|
ความยาวกรงสูงสุด |
12 ม. (หรือปรับแต่ง) |
|
น้ำหนักกรง |
5500KG |
|
เส้นผ่านศูนย์กลางของเหล็กขด |
5-14 มม. |
|
เส้นผ่านศูนย์กลางของเหล็กโครงหลัก |
12-40 มม. |
|
แรงดันไฮดรอลิก |
10 Mpa |
|
กำลังไฟพิกัด |
21KW |
|
กว้าง×ยาว×สูง |
28000×8000×33000 มม. |
|
การรับรอง |
ISO 9001:2008 |
| ความเร็วในการหมุนของแท่นหมุน (รอบ/นาที) ความเร็วในการหมุนของแท่นหมุนระหว่าง | 0-4 |
| การเชื่อมอัตโนมัติ (รอบ/นาที) จำนวนปืนที่ถูกบล็อกระหว่างการเชื่อมอัตโนมัติ | 0-1 |
| โอกาสในการหลุดร่อนระหว่าง | ประมาณหนึ่งครั้ง / 25 รอยต่อ |
| การเชื่อมอัตโนมัติ | ประมาณ 10% |
ส่วนประกอบไฟฟ้า
แท่นหมุนถูกควบคุมโดยเซอร์โวมอเตอร์ ซึ่งมีความแม่นยำในการหมุนสูง ความแม่นยำในการสตาร์ท-หยุดสูง และอายุการใช้งานยาวนาน
ส่วนประกอบนิวเมติกใช้อุปกรณ์แบรนด์ดังของไต้หวัน Airtac, ส่วนประกอบ Schneider Electric ฯลฯ
หุ่นยนต์เชื่อม (อุปกรณ์เสริม)
ส่วนเชื่อมถูกแทนที่ด้วยหุ่นยนต์ ซึ่งมีความแม่นยำในการเชื่อมสูงกว่า และหลีกเลี่ยงการเชื่อมผิดพลาดและการหลุดร่อน
ประหยัดค่าแรงและเพิ่มประสิทธิภาพการผลิต
กลไกการเดิน
เมื่อเทียบกับการส่งกำลังด้วยเฟืองและโซ่ การส่งกำลังแบบแร็คแอนด์พิเนียนมีข้อดีคือความแม่นยำในการส่งกำลังสูง เสียงรบกวนต่ำ เสถียรภาพดี บำรุงรักษาสะดวก และทนทาน
|
พารามิเตอร์ |
SGH15-12 |
SGH20-12 |
SGH22-12 |
|
Cเส้นผ่านศูนย์กลางเสากรง |
Φ300-φ1500 ปรับขนาดได้เต็มที่ |
Φ650-φ2000 ปรับขนาดได้เต็มที่ |
Φ650-φ2200 ปรับขนาดได้เต็มที่ |
|
Cความยาวกรง |
3-12m |
3-12m |
3-12m |
|
น้ำหนักกรง |
5500kg |
5500kg |
6000kg |
|
Cเส้นผ่านศูนย์กลางเหล็กขด |
Φ5-Φ14mm |
Φ5-Φ14mm |
Φ5-Φ14mm |
|
หลัก เส้นผ่านศูนย์กลางเหล็กโครง |
Φ12-Φ40mm |
Φ12-Φ40mm |
Φ12-Φ40mm |
|
น้ำหนักรวม |
15t |
14t |
15t |
|
กำลังไฟพิกัด |
21KW |
21KW |
21KW |
|
Sระยะห่างของเหล็กพัน |
0-300mm |
0-300mm |
0-300mm |
|
กว้าง*ยาว*สูง |
28.5*3.7*2.5(M) |
28.5*4.7*3(M) |
28.5*5*3.6(M) |
|
ความเร็วในการเดินสูงสุด |
2.8m/min |
2.8m/min |
2.8m/min |
|
ความเร็วในการหมุนสูงสุด |
4r/min |
3.1r/min |
2.8r/min |
|
อุปกรณ์ป้อน |
ขับเคลื่อนด้วยโซ่ |
ขับเคลื่อนด้วยโซ่ |
ขับเคลื่อนด้วยโซ่ |
|
วัสดุท่อ |
เหล็กอบชุบความร้อน |
เหล็กอบชุบความร้อน |
เหล็กอบชุบความร้อน |
|
อุปกรณ์เชื่อม |
การเชื่อมแบบมีฉนวนคาร์บอนไดออกไซด์ |
การเชื่อมแบบมีฉนวนคาร์บอนไดออกไซด์ |
การเชื่อมแบบมีฉนวนคาร์บอนไดออกไซด์ |
|
วิธีการเชื่อม |
ด้วยตนเอง/อัตโนมัติ |
ด้วยตนเอง/อัตโนมัติ |
ด้วยตนเอง/อัตโนมัติ |
ใบรับรอง
